本社工場 |
|
| 工場敷地面積 |
12,356.36 ㎡ |
本社事務所では管理業務と、CADを利用した原寸作業を行ってます。
本社工場では、製缶・溶接・塗装作業を行ってます。
弊社は岸壁に面しており、海上輸送が可能なのも大きな特徴となっております。 |
| 建築延面積 |
5,475.54 ㎡ |
| 上屋付属品加工作業場面積 |
4,692.14 ㎡ |
――製作能力――
製作可能な単一製品の寸法及び重量 |
| 最大重量 |
80 ton |
| 最大幅 |
10 m |
| 最大高 |
10 m |
 |
＜本社事務所＞ |
 |
＜CAD室＞
[2D CAD]
・実寸法師 = 1台
[3D CAD]
・TEKLA = 3台
[2D/3D CAD]
・ICAD/MX = 3台
[CAD/CAMネスティング]
・SigmaNEST = 1台 |
 |
＜本社工場＞ |
 |
＜本社工場-北棟＞
・全長 = 70m
・全幅 = 25m
[天井クレーン]
・20t + 5t = 1台
・10t = 1台
[片門クレーン]
・2.8t = 3台 |
 |
＜本社工場-南棟＞
・全長 = 105m
・全幅 = 20m
[天井クレーン]
・30t + 10t = 2台
・10t = 1台
[片門クレーン]
・2.8t = 4台 |
 |
＜塗装ヤード-東側＞
・全長 = 70m
・全幅 = 25m
[移動ハウス]
・全長 = 30m
・全幅 = 20m
・走行距離 = 60m
[天井クレーン]
・2.8t = 1台
（移動ハウス内）
[片門クレーン]
・10t = 1台 |
 |
＜塗装ヤード-西側＞
・全長 = 80m
・全幅 = 25m
[移動ハウス]
・全長 = 30m
・全幅 = 20m
・走行距離 = 60m
[門型クレーン]
・10t = 1台 |
 |
弊社の本社工場岸壁での組立風景です |
 |
弊社の本社工場岸壁より荷役可能です |
|
西条工場 |
|
| 工場敷地面積 |
3,069.78 ㎡ |
西条工場では、NCレーザー及びプラズマ切断機を用いた板の切断と、プレス機を用いた曲げ加工を行っております。 |
| 建築延面積 |
1,873.65 ㎡ |
| 上屋付属品加工作業場面積 |
1,626.50 ㎡ |
――製作能力――
製作可能な単一製品の寸法及び重量 |
| 最大重量 |
20 ton |
| 最大幅 |
6 m |
| 最大高 |
6 m |
 |
＜西条工場＞ |
 |
＜西条工場＞
・全長 = 80m
・全幅 = 25m
[天井クレーン]
・10t = 1台
・5t = 2台
[片門クレーン]
・2.8t = 2台 |
 |
AMADA
M3045
シャーリングマシン |
 |
DAIDO KIKAI
2,000t油圧プレス
・最大板厚
=100mm
・最大曲げ半径
=1.2m
・ストローク
=1.2m
・ダイスペース
=0..8m
・有効作業面積
=2m×6.1m
・最大加圧能力
=2,000ton
・最大引上能力
=100ton |
 |
FUJICAR
鋼板折曲機
・最大板幅
=3,000mm
・最大板厚
=13m
・最大ウィング回転角度
=155度
・クランプストローク
=350mm |
 |
コータキ精機
PC-5000CNC
プラズマ切断機
・切断板厚
=36mm
・切断有効長
=28m
・切断有効幅
=5.5m |
 |
コータキ精機
PC-5000CNC
プラズマ切断機
（プレーナー改造）
・切断板厚
=36mm
・切断有効長
=28m
・切断有効幅
=5.5m |
 |
KOIKE
LT-3540
レーザー切断機
・切断板厚
=22mm(SS)
=12mm(SUS)
・切断有効長
=50m
・切断有効幅
=3.5m |
|
第２工場 |
|
| 工場敷地面積 |
10,469.04 ㎡ |
第２工場では、製缶・溶接作業と、型鋼切断・穴明け作業を行っております。
|
| 建築延面積 |
6,321.13 ㎡ |
| 上屋付属品加工作業場面積 |
6,000.37 ㎡ |
――製作能力――
製作可能な単一製品の寸法及び重量 |
| 最大重量 |
80 ton |
| 最大幅 |
10 m |
| 最大高 |
7 m |
 |

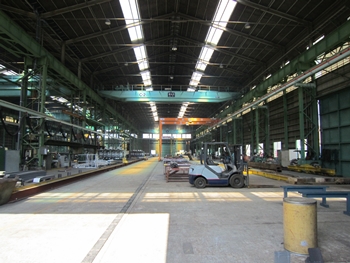

＜第２工場＞ |
 |
＜型鋼加工工場-A棟＞
・全長 = 46m
・全幅 = 25m
[天井クレーン]
・10t = 1台
・20t = 1台
[片門クレーン]
・2.8t = 2台 |
 |
＜製缶工場-B棟＞
・全長 = 100m
・全幅 = 23m
[天井クレーン]
・30t + 10t = 2台
・10t + 5t = 1台
・10t = 1台
[片門クレーン]
・2.8t = 3台 |
 |
＜製缶工場-C棟＞
・全長 = 100m
・全幅 = 23m
[天井クレーン]
・30t + 10t = 1台
・10t = 1台
・5t = 1台
[片門クレーン]
・2.8t = 3台 |
 |
＜屋外ヤード＞
・全長 = 105m
・全幅 = 21m
[片門クレーン]
・30t = 1台
・10t = 1台 |
 |
DAITO
DNF1050
NCドリルマシン |
 |
DAITO
GT6510
型鋼用バンドソーマシン |
 |
AMADA
SW-40
シングルワーカー |
 |
AMADA
HK-800
型鋼用バンドソーマシン |
 |
AMADA
IW-30
アイアンワーカー |
 |
AMADA
CSH-220
油圧式
コーナーシャーリング |
 |
AMADA
IW-60T
アイアンワーカー |
 |
AMADA
NCBW-150
NCビームワーカー |
 |
日立工機
CC-16SB
高速切断機 |
 |

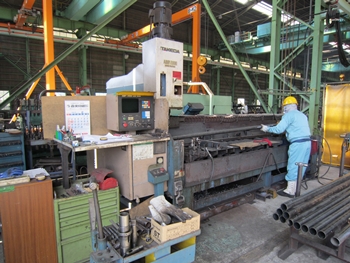

TAKEDA
AUTOBORER
ABP-636SⅢ |
 |
AMADA
NC9-EX
プレスブレーキ |
 |
AMADA
RG-80
プレスブレーキ |
 |

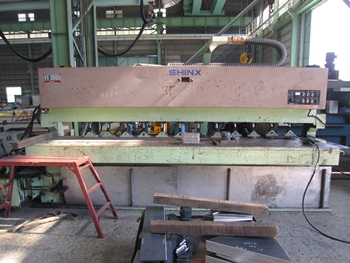

SHINX
VXW-2000-5
面取機 |
 |
SHINX
VX-1000
面取機 |
 |
KANZAKI
TBH-03AT
ベンディングローラー |
 |

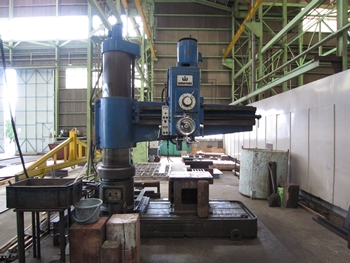

WAKAYAMA
NR-15C型
ラジアルボール盤 |
|
港倉庫 |
|
| 工場敷地面積 |
4,024.35 ㎡ |
港倉庫は、移動ハウス設備のある屋外ヤードを有しております |
| 建築延面積 |
2,652.67 ㎡ |
――製作能力――
製作可能な単一製品の寸法及び重量 |
| 最大重量 |
80 ton |
| 最大幅 |
10 m |
| 最大高 |
7 m |
 |
＜港倉庫＞ |
 |
＜港倉庫-北棟＞
・全長 = 70m
・全幅 = 18m
[天井クレーン]
・4.8t = 2台 |
 |
＜港倉庫-南棟＞
・全長 = 70m
・全幅 = 20m
[天井クレーン]
・10t + 2.8t = 1台
・10t = 1台 |
 |
＜屋外ヤード＞
・全長 = 95m
・全幅 = 28m
[移動ハウス]
・全長 = 40m
・全幅 = 20m
・走行距離 = 80m
[天井クレーン]
・2.8t = 2台
（移動ハウス内） |
|
